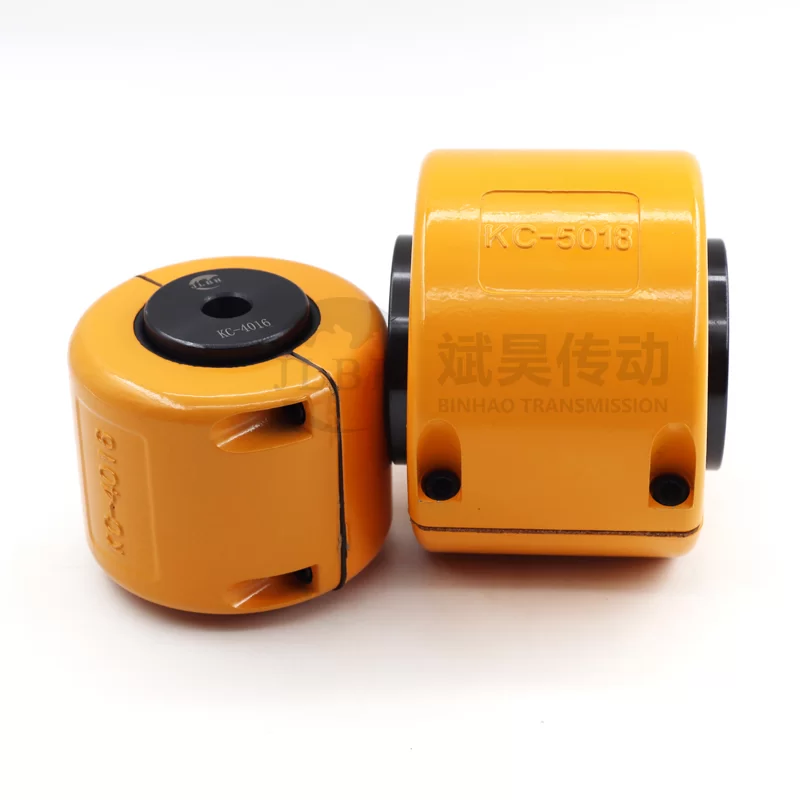

Cuplaj cu lanț cu role KC

Este alcătuit în principal din două jumătăți de cuplare (butuci de pinion) cu caneluri pentru dinți de pinion, un lanț cu role comun cu două rânduri și un capac exterior (capac lanț) pentru protejarea lanțului și a grăsimii. Cuplul este transmis prin angrenarea lanțului cu canelurile dinților pinionului pe ambele părți. Avantajul său principal constă în capacitatea sa de a compensa eficient deplasările radiale mari, deplasările unghiulare și anumite deplasări axiale între doi arbori. Are cerințe relativ scăzute pentru instalare și aliniere și este convenabil pentru instalare și întreținere. În același timp, are o gamă largă de transmisii de cuplu și este potrivit pentru aplicații de transmisie de putere medie și mare, de viteză medie și mică (cum ar fi pompe, ventilatoare, compresoare, transportoare și alte mașini generale). Trebuie remarcat faptul că are nevoie de lubrifiere regulată pentru a menține durata de viață a lanțului și nu are capacitatea de a tampona și de a absorbi vibrațiile.

1.Structură simplă și compactă

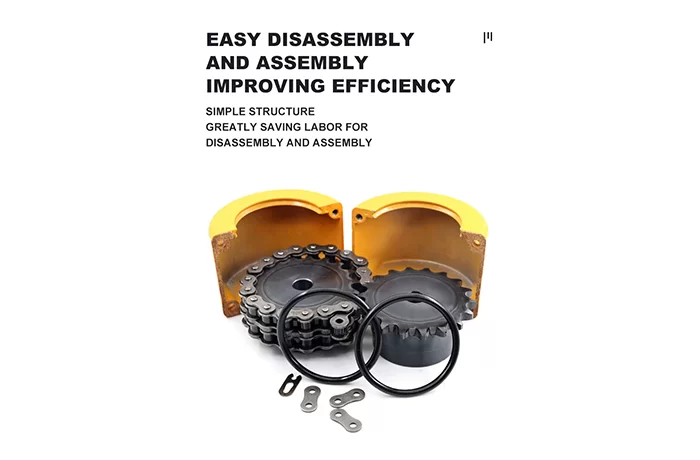

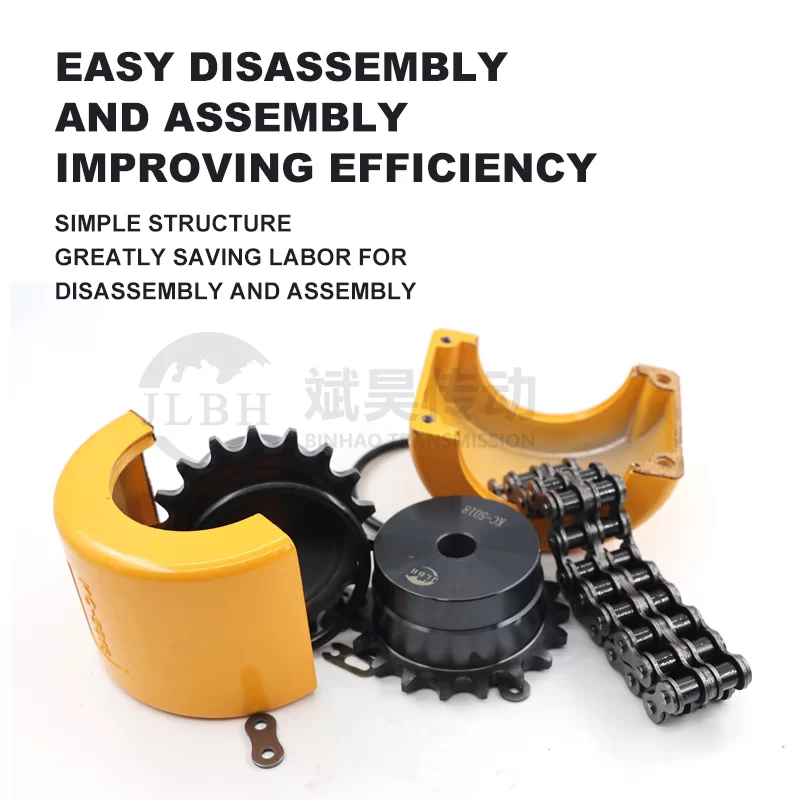

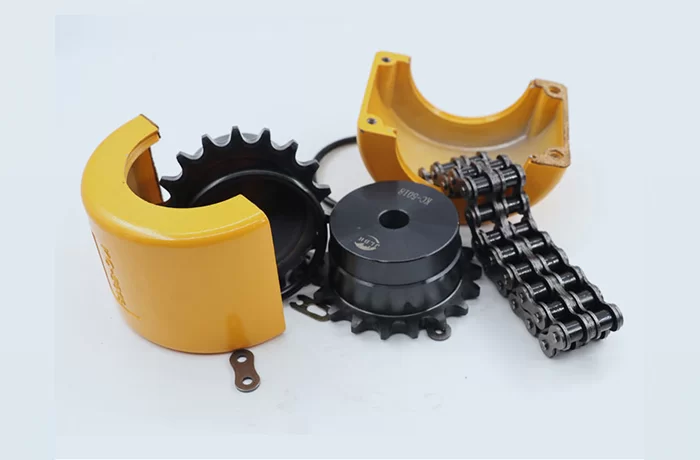

Este compus din două jumătăți de cuplare (butuci de pinion) cu caneluri pentru dinți de pinion, un lanț comun cu role cu două rânduri și un capac exterior etanș.

Nu are componente elastice complexe, un număr mic de piese, un volum total compact și este ușor de integrat în echipament.

2.Capacitate puternică de compensare a deplasării

Compensare radială ‌ : deviația radială maximă dintre cei doi arbori este permisă să atingă 1 mm (valoarea specifică variază în funcție de model).

Compensare unghiulară ‌ : Acceptă deviația axei Unghi ≤1° (valoare tipică).

Compensare axială ‌: se poate adapta la deplasarea de dilatare și contracție la capătul arborelui, de obicei aproximativ 1% din diametrul arborelui.

3. Absorbție netamponată a vibrațiilor ‌

Structură mecanică pură de plasă, fără funcții de amortizare a vibrațiilor sau de tamponare.

Limitări ‌ : Nu este potrivit pentru sarcini de impact de înaltă frecvență sau scenarii de transmisie de precizie sensibile la vibrații.

4.Economic și practic

Cost redus de material (jante de otelefon + lanturi standard).

Este ușor de prelucrat și asamblat, cu costuri reduse de întreținere și înlocuire, făcându-l potrivit pentru echipamentelefone mici și mijlocii cu bugete limitate.

5. Adaptabilitate largă a cuplului ‌

Acoperă intervalul de cuplu mediu și mic și este potrivit pentru echipamente industriale generale, cum ar fi ventilatoare, pompe de apă, transportoare și compresoare.

6. Este necesară întreținerea regulată a ‌

Dependența de lubrifiere ‌: lanțul trebuie lubrifiat în mod regulat cu unsoare (cum ar fi vasoare pe bază de litiu) pentru a reduce uzura.

Funcția capacului de protecție ‌: capacul exterior poate Înainteeni praful și reține uleiul de lubrifiere, prelungind astfel durata de viață a lanțului.

Ciclul de întreținere ‌ : Se recomandă verificarea stării de lubrifiere la fiecare 3 până la 6 luni sau reglarea acesteia în funcție de condițiile de lucru.

7. Toleranță ridicată la erori de instalare

Cerințele de aliniere pentru arbore sunt relativ scăzute, permițând o anumită abatere de instalare și reducând dificultatea depanării.
